火災自動報警系統都有哪些常見故障及應對方法?
2019-08-08 11:49:27
作者:合景消防
瀏覽:2769
       關于火災自動報警系統的作用、組成以及適用場所在之前都有和大家講解過,接下來給大家講解火災自動報警系統常見故障及處理辦法?;馂淖詣訄缶到y(tǒng)是一套消防設備,在正常使用期間,產生一些故障也是難免,而火災自動報警系統有故障覺不能置若罔聞,應及時處理和修復這些故障!下面是合景消防整理的一些火災自動報警系統常見故障及火災自動報警系統常見故障處理方法。

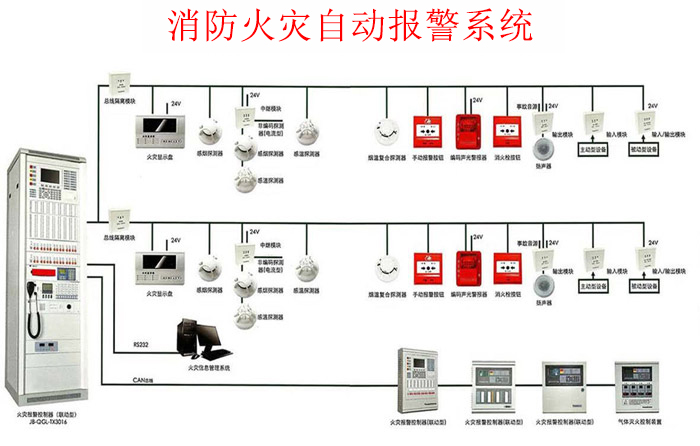

火災自動報警系統常見故障及處理辦法

       火災自動報警系統常見故障及處理辦法如下

       1、探測器誤報警

       探測器誤報警這個故障是比較嚴重的,而這個故障產生的原因有可能是探測器靈敏度選擇不合理、環境濕度過大、風速過大、粉塵過大、機械震動、探測器使用時間過長甚至是器件參數下降等原因引起的。

       處理方法:根據安裝環境選擇靈敏度適當?shù)奶綔y器,安裝時應避開風口及風速較大的通道,平時應定期檢查,根據情況清洗和更換探測器。

       2、手動按鈕誤報警

       手動按鈕的常見故障為人為損壞、按鈕使用時間過長,參數下降、或長時間不用導致配件失靈。

       處理方法:定期檢查,損壞的及時更換,以免影響系統運行。

       3、報警控制器故障

       報警控制器常見故障有機械本身器件損壞報故障或外接探測器、手動按鈕問題引起報警控制器報故障、報火警。

       處理方法:用表或自身診斷程序判斷檢查機器本身,排除故障,或按1、2處理方法,檢查故障是否由外界引起。

       4、線路故障

       火災自動報警系統除了一些組件會發生故障之外,其線路也會出現故障,常見的線路故障有絕緣層損壞,接頭松動,環境濕度過大,造成絕緣下降。

       處理方法:用表檢查絕緣程度,檢查接頭情況,接線時彩用焊接、塑封等工藝。

       5.強電串入火災自動報警和聯動控制系統

       這種故障產生的原因主要是弱電控制模塊和被控設備的啟動控制柜的接口處,比方說卷簾、水泵、防排煙風機和防火閥等處發生強電的串入,都會引起這種重大故障。

       處理方法:只需要在控制模塊和受控設備之間增設電氣隔離模塊即可。

       6.主電源不能正常使用

       這種現象有可能是市電停電、電源線接觸不良以及主電熔斷絲熔斷等問題引起的。

       處理方法:連續供停電8h時應關機,主電正常后再開機;如果是電源線接觸不良引起的須重新接主電源線或使用烙鐵焊接牢固;主電熔斷絲熔斷的話須更換熔斷絲或保險管。

       以上所講的內容就是火災自動報警系統常見故障及處理辦法,想知道更多火災自動報警系統的相關知識可關注合景消防。如果你的廠房、酒店、辦公樓、綜合樓需要做消防施工,可聯系合景消防。合景消防是東莞本土優秀的消防工程安裝公司,具有多年消防工程安裝經驗和消防設施工程專業承包貳級資質以及安全生產許可證,公司可承接廠房、酒店、寫字樓等各類公共場所的消防安裝工程以及機電安裝和裝修裝飾服務,公司已服務上百家企業客戶,口碑良好,聯系電話:400-602-0222/18665110000
